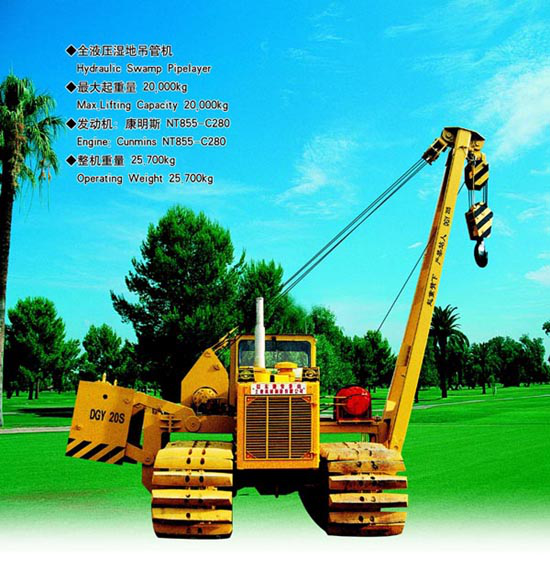

DGY20S型濕地吊管機技術參數
?
|
******起重量?(t) |
20 |
|
|
吊臂最小幅度******起重力矩（kN.m） |
239(196kN×1.22m) |
|
|
吊臂******幅度******起重力矩（KN.m） |
220 (49kN×4.5m) |
|
|
吊鉤******起升高度 |
3.65 |
|
|
吊臂長度 |
5.5 |
|
|
起升速度（8倍率）?（m/min） |
12 |
|
|
變幅時間（S） |
30 |
|
|
底盤型號 |
PD165YS |
|
|
發動機型號 |
康明斯NT855—C280 CUMMINS NT855—C280 |
|
|
液壓泵型號 |
CB—P63/50HF |
|
|
額定工作壓力?（MPa） |
21 |
|
|
額定轉速（r/min） |
2000 |
|
|
最高工作壓力（MPa） |
25 |
|
|
最高速度（r/min） |
2500 |
|
|
理論排量（ml/r） |
63/50 |
|
|
液壓馬達型號（起升、變幅） |
INM2-600 |
|
|
額定工作壓力（MPa） |
20 |
|
|
最高工作壓力（MPa） |
25 |
|
|
履帶接地長度 |
4000 |
|
|
履帶寬度 |
1000 |
|
|
履帶中心距 |
2150 |
|
|
接地比壓（MPa）(在吊1根6t管時) |
≤0.041 |
|
|
接地比壓（MPa）（空載時） |
≤0.034 |
|
|
外型尺寸（長×寬×高） |
帶吊臂時（m） |
5.4×5.00×6.25 |
|
不帶吊臂時（m） |
5.4×3.74×3.3 |
|
|
整體總質量 |
25.7 |
|
